當ATX電源工作后，可以為工控機提供+5V、+3.3V、+12V、 +5VSB、-5V和-12V等電壓。那么，ATX電源是如何為電腦供電的呢？在為ATX電源接入市電后，ATX電源的第16腳(24針電源插頭)輸出個3~ 5V的高電平信號。 當用戶按下電腦的電源開關后，電源開關給電腦主板發出一個觸發信號。接著，開機電路中的南橋芯片或I/O芯片對觸發信號進行處理后發出控制信號。然后，控制電路降低ATX電源的第16銷(24銷電力插頭)的高電位，啟動ATX

　　電源的主電源電路，輸出ATX電源的動作電壓，供給給工控機。

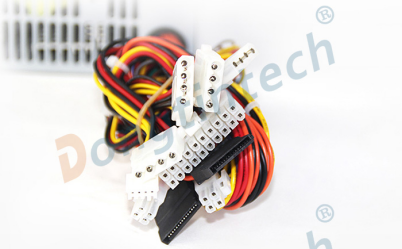

　　ATX電源為工控機中的設備提供了各種不同的供電接口，為各種設備供電如圖所示。

　　而且，ATX電源的各種供電輸出接口都采用多種彩色的電線來表示不同的輸出電壓。

　　首先，我們從主板開始，聊一聊主板和內存電源電壓要求。

　　工控機主板的狀態就像地面的橋。CPU、圖形卡、存儲器和其他硬件的電源和數據交換必須通過主板完成。主板上連接有兩個主接口，一個是CPU特有的電源接口，后面將描述。另一個是24針的主電源接口主板上安裝的各種硬件為中心，是工控機上最大的電源接口。

　　CPU所需要的電源接口，一般是4pin或者8pin。在主板上的CPU，為了確保CPU的正常操作，不是從24針接口，而是通過專用的電源4針或8針接口，使其電源供電獨立。

　　機械硬盤和固體硬盤使用的電源接口是SATA電源接口，但它們所需的電壓完全不相同。3.5英寸的機械硬盤所要求的電壓是+12V、+5V、+3.3V，+12V是對主控制電路的，而2.5英寸的硬盤是+5V和+3.3V，而后者是低功耗容易可滿足，+5V的電壓就可以了。

　　以上就是一些工控機主要供電設備所需要的電壓。
