在科學技術的不斷發展和通信技術的不斷更新下，目前我們基本可以實現變電站無人值班，也就是說，遠程工作站計算機可以檢查操作數據，實時狀態和變電站的遠程控制，實現變電站的這個功能靠的就是綜合自動化系統。

　　（變電站綜合自動化拓?fù)鋱D）

　　在了解變電站綜合自動化之前，我們首先需要了解變電站的基本配置。我們從一個系統圖開始。從整體上了解變電站的組成。

　　1.泛化的概念

　　變電站綜合自動化是變電站二次設備(包括測量儀表、保護裝置、信號系統、自動裝置和遠程裝置等)的綜合功能，實現對變電站主設備的監測、測量、控制、保護和調度通信等自動化功能。

　　該集成系統包括微機監控、微機保護、微機自動裝置、微機五防等子系統。它通過微機保護、測控單元采集變電站的各種信息(如母線電壓、線路電流、斷路器位置、遠程信號等)，對采集到的信息進行分析處理，并借助通信手段進行信息的交換和上傳。

　　所謂集成，就是包括橫向集成，即不同廠家的設備以不同的間隔相互連接，也包括縱向集成，即變電站與控制中心緊密集成，通過縱向通信進行調度。

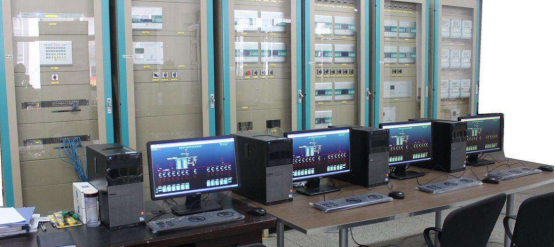

　?。ㄗ冸娬揪C合自動化現場圖）

　　對電站綜合自動化的系統需求：

　　這套系統要求可靠性高，可在惡劣環境下長時間運行。變電站通常是無人值守的，要是出現問題，變電站人員可以在盡可能短的時間內通過遙控的微機安全可靠地處理現場故障。本系統原有的后臺監控硬件平臺由傳統的IPC工控機組成。變電站的環境(高溫、粉塵、電磁等)導致IPC工控機工作時間長，導致風機損壞、機器故障等由粉塵引起，大大增加了系統的維護工作量。

　　而我們東田工控的無風扇嵌入式工控機所具有的產品特點：

　　第一、因?yàn)轱L(fēng)扇是惡劣環境中最弱的故障點，無風扇系列工控電腦采用低功耗嵌入式設計，穩定性好，耐高溫，大大提高了機器的平均故障時間。

　　第二、鋁合金的外殼，而且內部線路少，由于導電良好的密封性能和散熱，可以更好地隔離灰塵、腐蝕性氣體氧化信號傳導，降低維修成本，適合電力監視點和DCS的應用高粉塵、溫度變化相對較大的無人值班的場合。

　　第三、靈活擴展功能，如CAN的功能，通過多個PCI擴展卡；音頻輸出輸出，提供報警操作;外觀牢固，體積小，安裝、操作、維修簡單。

　　第四、機器采用集成多串口方案，提供多個不帶擴展的串口，幫助用戶節約成本，可設置為RS422/RS485接口，可進行流量控制。

　?。|田無風扇工控機）

　　方案的亮點：

　　第一、可以幫助變電站運行維護人員可靠地實施運行、監控、控制、運行、維護等服務，避免誤操作事故，確保變電站安全穩定運行，保證電網可靠運行。

　　第二、實現實時監控。收集和處理站內各種數據，實現電網的實時運行監測、運行控制和應用分析，實現站內設備的運行監測、維護和管理。

　　第三、非實時運行信息的收集與處理。包括電能質量監測、一次設備狀態監測(變壓器、斷路器等)、二次設備狀態監測、輔助系統監測(包括變電站供電、保安、消防、環境監測等)等數據。

　　第四、實現變電站的先進應用功能，包括電壓無功自動調節、程控運行、保護信息管理、設備維護、計劃維護、信息分析與綜合預警、輔助決策支持等。

　　第五、支持全面的業務監管要求。主站提供電網的實時信息和準實時信息，實現站內數據的遠程傳輸和全景數據的遠程瀏覽。

　　要是系統使用的東田的嵌入式工業計算機另-5280，可以極大地提高系統的整體性能，并提供232/422/485通信網絡，不需要使用使用擴展通信卡，提高可靠性，節省費用和網站還允許用戶設備操作和維護。

　　整個機器設計緊湊，無風扇結構，多232/422/485接口和網絡端口，并擴展了兩個PCI插槽，安裝方便等優點滿足了電力客戶的要求，變電站運行穩定，深受用戶好評。

　　在電網運行自動化系統的不斷完善的現在，變電站綜合自動化系統發揮著越來越強大的作用。無人值守變電站將成為未來變電運行的主流模式。在原有電站和新建電站中，實現無人值守變電站勢在必行。我們只有不斷完善我們的工控機產品解決方案，才能跟上電力系統的快速發展，愿我們的工控機和電力行業共同前進。
